關于道路標志牌材料選擇及制作工藝

交通標志作為我們行駛中常見一種交通安全設施，對我們來說并不算陌生，有過一定了解的人還會知道，的分類也是根據用途的不一樣而有所區別，大致的分類可分為警告標志、禁止標志、指示標志、指路標志、旅游區標志和施工標志。道路標志牌的制作工藝相對來說并不算麻煩，但是也是有標準的，道路標志牌的整體結構由標志底板、滑槽及加固件、標志面、支撐件及緊固件和標記這幾部分組成，下面交通設施廠家長達交通就分別對它們的制造工藝和材料來給大家做一個說明。

　　一、滑槽及加固件

　　1. 滑槽選用與標志底板性能相當的同類材料，一般可采用鋁合金熱擠壓型材。

　　2.2平米以上標志板背后采用寬10cm的鋁滑槽，鋁槽間隔為50cm，材料性能應符合GB/T6892的有關要求。

　　二、標志面

　　1. 標志面一般宜采用四級（通常稱工程級）以上反光膜，有特殊要求的適當提高反光膜級別。指路標志應參照《廣州市道路交通指路標志設計指引》的要求。

　　2. 反光膜應粘貼于整個標志面，且超出邊緣至少2cm，反光膜貼膜完畢后將多余部分清除。凡標志板的寬度或高度在1.2m以下者，貼用的反光膜不能有接縫。粘貼反光膜應采用疊壓接縫，上層反光膜壓疊下層反光膜之重疊部分不得小于5mm，并以水平疊接為原則。使用滾筒粘貼或反向貼印反光膜時，可以平接，其間隔不應超過1mm。距標志板邊緣5cm之內，不得有拼接。

　　3. 對于大面積底膜的貼膜，應采用貼膜機貼膜。

　　三、標志底板

　　1. 標志底板可采用的材料為3mm厚鋁合金板，材料性能應符合GB5768、GB/T6892和JT/T279的有關要求。

　　2. 對標志底板的邊緣和夾角應適當倒角，呈圓滑狀，且須打磨光滑，邊緣不得有毛刺。

　　3. 標志板的尺寸，一般外形尺寸偏差為±5mm，若外形尺寸大于1.2m時，其偏差為外形尺寸的±0.5％，鄰邊的夾角偏差為0.5°。

　　4. 標志板應平整，表面無明顯皺紋、凹痕或變形，標志板每平方米范圍內的平整度公差不應大于1.0mm。

　　5. 標志板不允許有裂紋、明顯的劃痕、損傷和顏色不均勻；在任何一處面積為50×50cm2的表面上，不允許存在一個或一個以上總面積大于10mm2的汽泡，不允許有逆反射性能不均勻。

　　6. 當生產大量相同標志（尤其國標警告、禁令、指示標志等）時宜采用絲網印刷。

　　7. 安裝在橋梁防撞墻上時，標志板需根據防撞墻側面弧度加工制作。

　　四、支撐件及緊固件

　　1. 交通標志立柱和桿件等支撐件根據具體的支撐形式，可選用角鋼、槽鋼、鋼管、鋼板材料制做，其材料特性應符合GB700、GB708的要求。

　　2. 交通標志的連接件包括連接標志板滑槽與橫梁和抱箍和螺栓、螺母，以及連接標志法蘭盤與基礎的地腳螺栓和螺母、專用不銹鋼鋼帶等件，其材料的外形尺寸和機械性能應符合GB/T1938、GB/T3098等相應標準要求。

　　3. 單立桿一般采用的規格：支持2m2以上標志牌的單立桿采用Φ89mm的鋼管制作；支持2m2以下標志牌的單立桿采用Φ76mm 的鋼管制作。

　　4. 懸臂式標志桿（L桿）采用八角型鋼制作，是標志牌的支持立桿。L桿懸臂長度應根據實際道路安裝交通標志的條件選用范圍為6m~11m。

　　5. 高架橋或立交橋上的單立桿直接安裝在防撞欄上，立柱底板需根據防撞墻側面弧度加工制作，并采用4支以上Φ16mm膨脹螺栓固定。

　　6. 標志底板采用滑動鋁槽加固時，加固方式按GB5768-1999附錄E圖E1。

　　7. 鋼管頂端應加帽、標志立柱、桿件、螺栓及螺母在熱鍍鋅處理待干燥后需噴涂銀灰色熱鍍鋅漆三層?？奂?、結合件和連接件等配件應采用與被連接材料相一致的材料，當接觸的金屬材料不同時，應鋪設絕緣材料，以防止電解腐蝕。

　　五、標記

　　1. 在標志板的背面應有清晰、耐久的標記，內容包括：

　?。?） 應用的標準號。

　?。?） 制造廠家的名稱、商標或其它能代表生產廠的符號。

　?。?） 標志板采用逆反射材料的種類、級別。

　?。?） 生產的年、月、日。

　　2. 在標志桿的立柱上有明確標記，內容包括：

　?。?） 制造廠家的名稱。

　?。?） 標志桿編號。

　?。?） 立桿日期。

　　3. 對于每批標志板產品，應有廠方提供的使用說明，內容包括：

　?。?） 標志板的裝配和安裝說明。

　?。?） 標志板的使用和維修說明。

　?。?） 標志板使用地點限制的說明。

　　4. 對于每批標志板產品，應有廠方提供的產品質量等級檢驗合格證。

　　六、材料

　　標志底板

　　1．鋁合金板的化學成份、冷軋板材牌號、規格、力學性能、尺寸及允許偏差應符合GB3190、GB3880、GB3194的規定。

　　2．鋁合金板用于標志板時，其最小厚度不應小于3mm。

　　標志面

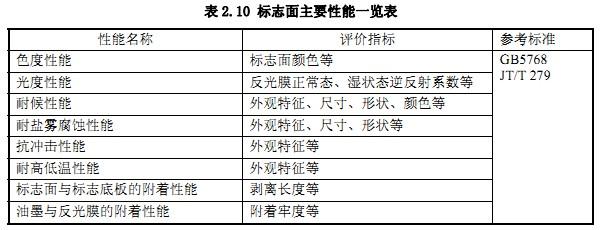

　　標志面材料主要性能應符合表2.10的要求。

　　結構件

　　1．同一塊標志板上，標志底板、標志面及結構件（包括支撐件和緊固件等）所采用的各種材料應具有兼容性，防止因電化作用，不同的熱膨脹系數或其它化學反應等造成標志板的銹蝕或損壞。

　　2．立柱采用的鋼柱應進行防腐處理，立柱的防腐處理采用熱浸鍍鋅方式。

　　3．立柱防腐處理應符合鋼結構工程規范GB50205的有關規定，其質量應符合GB50221中的有關要求。

      4．支撐件和連接件等鋼構件須進行熱浸鍍鋅、熱浸鍍鋁等方式的防腐處理，其防腐層質量應符合GB/T18226的有關要求。
